תנור טמפרטורה גבוהה

בַּקָשָׁה:

משמש בשיטת בדיקת מתיחה גבוהה של GB/T4338 "שיטת מבחן מתיחה בטמפרטורה גבוהה לחומרי מתכת", HB5195 "שיטת בדיקת מתיחה גבוהה בטמפרטורה גבוהה", GB/T2039 "זחילה מתיחה מתכתית ושיטת בדיקת עמידות", HB5150 "מתכת טמפרטורה מתכתית שיטת בדיקת עמידות חוזק" בדיקת חוזק בחוזקה בסביבת טמפרטורה גבוהה.

הרכב המערכת

מערכת הכבשן החשמלית מורכבת מ: גוף תנור טמפרטורה גבוהה, מערכת מדידת טמפרטורה ובקרה, אלמנט חימום, אלמנט מדידת טמפרטורה, מערכת זרוע מתכווננת, מתקן מתיחה בטמפרטורה גבוהה ואביזרים חיבור, מכשיר מדידת עיוות גבוה, מערכת זרימת קירור מים וכו '.

עיקרון מבני ומאפיינים

3.1גוף תנור טמפרטורה גבוהה (מכשיר הרחבה מכני ביתי)

3.2 גוף תנור טמפרטורה גבוהה (תקע מיובא - בטמפרטורה גבוהה extensometer)

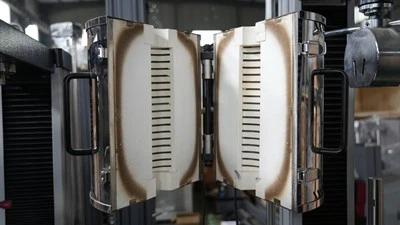

גוף הכבשן מאמץ מבנה מפוצל, הקיר החיצוני עשוי מפלדת אל חלד איכותית {}} גבוהה, והפנים עשויה צינור תנור אלומינה עמיד בפני טמפרטורה גבוה {}}. צינור הכבשן וקיר הכבשן מלאים בכותנה סיבי קרמיקה של בידוד תרמי, שיש לה אפקט בידוד תרמי טוב ועליית טמפרטורה קטנה על פני גוף הכבשן.

ישנם חריצים בקיר הפנימי של צינור הכבשן, והברזל - כרום - חוט התנגדות אלומיניום משובץ בצינור הכבשן לפי אורך אזור השרייה ודרישות שיפוע הטמפרטורה והתנודות. החורים העליונים והתחתונים של גוף הכבשן הם פתחים קטנים, שיכולים להפחית את אובדן החום.

החלק האחורי של גוף הכבשן מצויד בציר, הנוח לחיבור עם זרוע התמיכה או העמודה המסתובבים.

3.3 אלמנט החימום הוא ברזל סלילי - כרום - חוט התנגדות אלומיניום. גוף החימום מחולק לשלושה שלבי שליטה.

3.4 אלמנט מדידת הטמפרטורה מאמצ את NICR - NISI (סוג k) צמד תרמי, עם שלוש מדידת קטעים -.

3.5 גָבוֹהַ טֶמפֶּרָטוּרָה מִתקָן וכן אביזרי חיבור

על פי דרישות טמפרטורת ההפעלה, מתקן הטמפרטורה הגבוה ומוט המשיכה הטמפרטורה הגבוהה מיוצרים מחומר סגסוגת עמיד בטמפרטורה גבוהה של K465.

דגימות הסרגל מחוברות על ידי חוט, והדגימות של מפרטים שונים מצוידים באחד - ל- - אחד מתאים לתואם {}}} גופי טמפרטורה.

דגימת הצלחת מחוברת על ידי מכירת פירמידה, ועובי ההידוק תואם כלפי מטה מהמפרט המרבי: בעת הידוק מדגם בעובי קטן, מתווספים סיכות מיקום של מפרטים שונים משני צידי המדגם כדי להבטיח שהמדגם יהיה על ציר מתיחה.

מוט עניבה בטמפרטורה גבוהה ומתקן טמפרטורה גבוהה: φ30 מ"מ (בערך)

התכונות המכניות של חומר סגסוגת טמפרטורה גבוהה של K465 הן כדלקמן:
